一、核心写作目标
本文以“电感量计算”为核心理论基础，结合工业开关电源滤波、车载DC-DC转换、工业自动化设备等真实应用场景，兼顾新手入门（电子爱好者、维修学徒、工厂入门质检员）与专业需求（工厂专业质检工程师、汽车电子维修技师），提供一套从电感量理论计算到实操检测的系统性指南。所有检测方法均结合行业场景适配——工业场景重点讲解耐压检测与批量流水线检测，汽车场景侧重信号稳定性和AEC-Q200车规级标准。内容原创，杜绝同质化套用，帮助读者快速掌握电感好坏判断技巧，规避检测过程中的安全风险和常见误区。
二、前置准备
工业/车载场景电感检测核心工具与选型指南
电感检测工具分基础款和专业款，不同受众可根据自身场景和预算选择。
新手基础工具（适配工厂入门质检员、汽车维修学徒、电子爱好者）：
数字万用表（带电感测量功能） ：市面上多数中高端万用表（如优利德UT61E、福禄克179）内置电感测量档位，可满足基本通断判断和电感量粗测需求-。推荐选择测量范围覆盖1μH~100mH的型号，精度至少±(2%+5字)。
色环/贴片电感检测笔：便携式专用工具，适合家电维修和电子爱好者快速初筛，操作方法简单直观。
基础防护装备：绝缘手套、防静电腕带，用于断电操作环境。
专业高精度工具（适配工厂产线全检、汽车电子专业质检、研发验证场景）：
LCR数字电桥：现代精密电感测量的核心设备。以同惠TH2827系列为例，基本精度可达0.05%，测试频率最高1MHz（10mHz分辨率），具备串联/并联测量模式选择，可同时获取电感量（L）、品质因数（Q）、损耗角（D）、等效串联电阻（ESR）等参数-。LCR电桥的测量原理是利用交流激励信号测量阻抗Z和相位角Φ，从而精确计算电感值-。
带直流偏置电流源的LCR电桥：如上海力汕LS1373X，可在施加直流偏置电流的条件下测量电感，真实模拟电感在工作状态下的特性-——这对于汽车电子DC-DC电路和工业大电流应用中的功率电感检测尤为关键，因为电感在不同偏置电流下的电感衰减特性是判断质量的重要指标。
脉冲线圈测试仪：如日置电机的脉冲线圈测试仪，专门用于检测电机线圈、变压器绕组的层间短路（匝间短路），以数值形式呈现响应波形，能清晰判定是否存在劣化-。
专业检测系统：Chroma 1871B重叠电流自动测试系统检测速度可达1200 ppm，适用于汽车电子产线全检场景，可将电感重叠电流测试设为生产全检项目而非传统抽检-。
工具选型一句话：个人维修和爱好者首选万用表基础档位；工厂专业质检和汽车电子研发推荐高精度LCR电桥（0.05%精度起步）；产线全检场景须配备带直流偏置源的专业设备或自动化测试系统。
工业/车载场景电感检测安全注意事项
电感检测存在高压储能、大电流冲击等风险，以下是4条核心注意事项，重中之重：
断电放电优先原则：检测前必须切断所在电路板/设备电源。电感属于储能元件，断电后仍可能储存感应能量，需用绝缘螺丝刀短接电感两端进行主动放电，再用万用表确认两端电压降至零后再进行测量。工业高压电路中（如开关电源输入滤波电感），未放电直接触碰可能导致电击。
禁止带电测电感量：严禁在通电状态下测量电感值，因电路中的工作电流会严重干扰测量结果，且可能损坏万用表或LCR电桥。
电路板断电后需静置：工业电源设备中的大电容放电缓慢，建议断电后静置5分钟以上再进行检测，或使用专用放电电阻放电。
工业高压环境防护：检测工业开关电源（如380V输入设备）时，佩戴绝缘手套，使用经过计量校准的检测仪器。汽车电子检测需注意12V/24V蓄电池回路断开，防止短路打火引发危险。
高温电感谨慎接触：设备刚断电时电感表面温度可能极高（工业大电流电感可达80-100℃），待冷却后再操作，以防烫伤。
仪器使用规范：LCR电桥使用前须进行开路/短路清零校准，消除测试线杂散电容和寄生电感的影响。使用测试夹具时，必须将测试线本身存在的小电容、小电感予以扣除，才能测量出元器件本身的真实值-。
电感基础认知（适配工业/车载场景精准检测）
电感（Inductor）是利用电磁感应原理工作的无源元件，核心作用包括储能、滤波、扼流、振荡和EMI抑制。
电感量（L）的定义：电感量是衡量电感线圈产生自感电动势能力的物理量，单位是亨利（H）。常用换算关系：1 H = 1000 mH = 10⁶ μH = 10⁹ nH。在工业开关电源滤波电路中，功率电感电感量通常在1μH~1000μH之间；共模扼流圈电感量范围在几mH到几十mH-。

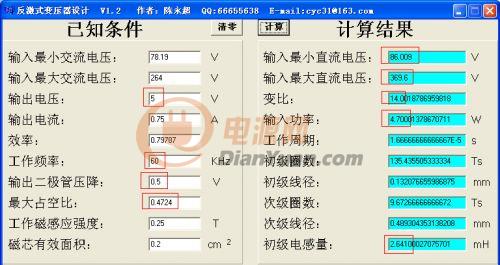

电感量计算公式：
空心电感线圈：L = (μ₀ × N² × A) / l，其中μ₀ = 4π×10⁻⁷ H/m（真空磁导率），N为线圈匝数，A为线圈横截面积（m²），l为线圈长度（m）。经验公式为L = (0.01 × D × N²) / (L/D + 0.44)，单位μH-。
带磁芯电感：L = (μ × N² × Aₑ) / lₑ，其中μ为磁芯磁导率，Aₑ为有效磁通面积，lₑ为有效磁路长度-。
环形电感：L（nH）= AL（nH/N²）× N²，其中AL为电感指数，N为匝数-。
阻抗反推法：X_L = 2πfL，已知工作频率下的感抗值，可反推电感量-。
电感类型与行业适配：
工业开关电源滤波电感：高频功率电感，耐压要求高，常见失效模式为磁芯饱和导致电感量急剧下降、线圈过热烧毁。
共模扼流圈/EMI电感：用于抑制电磁干扰，重点关注阻抗特性，位于电路前端作为滤波系统“第一道防线”-。
汽车电子DC-DC电感：需符合AEC-Q200车规级标准，覆盖振动、温度冲击、高温高湿等可靠性测试，特别关注重叠电流特性——电感在直流偏置下的电感衰减曲线是判断车规级电感质量的核心指标-。
医疗设备用共模电感：接触患者设备（如监护仪）要求漏电流≤100μA（IEC 60601-1标准）-。
关键检测参数速查表：
| 参数 | 定义 | 行业适配要点 |
|---|---|---|
| 电感量（L） | 核心参数，单位H | 工业：在额定频率下测试；汽车：重叠电流条件下测试 |
| 直流电阻（DCR） | 线圈铜线自身电阻 | 正常值：高频电感零点几Ω~几Ω，低频电感几百Ω~几千Ω- |
| 品质因数（Q） | 感抗与等效电阻之比 | 工业高频应用要求Q值高（如RF电感Q>50） |
| 额定电流（I_rated） | 电感可持续承受的直流电流 | 超出额定电流会导致磁芯饱和、电感量骤降、发热烧毁 |
| 自谐振频率（SRF） | 电感呈现纯电阻特性的频率 | 工作频率低于SRF时电感保持感性特性 |
实操提醒：测量前务必确认待测电感在PCB板上的位号标识，区分电源电感、信号电感和EMI共模电感——不同类型电感的检测标准不同。
三、核心检测方法
电感基础初筛法（工厂/汽车维修新手快速判断）
基础初筛法无需专业仪表，适用于快速排查明显故障。
第一步：外观目测检查
检查电感本体是否有裂纹、烧焦、鼓包、引脚氧化或脱焊。工业大电流电感常见磁芯开裂，汽车用贴片电感可能出现焊点发黑。
检查PCB板对应区域是否有烧痕或发黄——通常意味着电感曾过热。共模电感售后失效中，引脚断裂和引脚脱出本体造成线圈开路从而导致整机不上电的问题较为突出-。
轻轻摇晃电感（断电后进行），感受是否存在松动——可能因机械振动导致焊接点开裂，这在汽车电子中尤为常见。
第二步：通电异常排查（仅限已知安全电压电路）
设备上电后用手背靠近电感（注意安全！不接触本体），感知是否异常发烫。正常工作的电感仅有温升，若手背感到灼热，说明电感可能短路或磁芯饱和。
靠近电感倾听是否有“啸叫”声。DC-DC电路中电感啸叫通常由电感量偏差或饱和电流不足引起，导致开关频率与电感量不匹配、过电流保护触发-。若在车载DC-DC模块中发现电感啸叫，应优先用LCR电桥复查电感值是否偏离标称值。
注意：工业高压开关电源（如输入电压超过36V）的电路通电测试应由专业人员操作，佩戴绝缘防护设备，使用示波器测量输出电压纹波来间接判断电感性能，严禁徒手触碰电路。
万用表检测电感量方法（工业/汽车新手重点掌握）
万用表是新手最易获取的工具，可完成电感通断快速判断和直流电阻测量。特别注意：必须断电且放电完成后操作。
模块一：通断检测法（判断开路/短路，适用所有电感类型）
档位选择：数字万用表拨至电阻最低档（如200Ω档或蜂鸣通断档）。部分万用表无电感档位时，此法最实用。
表笔连接：红黑表笔分别接触电感两个引脚。注意确保表笔与焊点接触良好——工业大功率电感引线可能氧化，用细砂纸轻擦后再测。
读数判断：
正常电感：读数为0Ω或蜂鸣器响（线圈导通，直流电阻极低）。高频贴片电感读数通常只有零点几Ω到几Ω-。
开路故障：读数无穷大（显示“OL”或“1”），蜂鸣器不响——电感内部线圈断裂。
短路故障（极少见）：读数接近0Ω但通常已伴随外观损坏（烧焦）。
线圈匝数较多的电感（如低频滤波电感） ：直流电阻可达几十到几百Ω，属正常现象-。
⚠️ 重要陷阱：振荡线圈、天线线圈及中周变压器的次级线圈直流阻值很小，只有零点几欧姆，不要误判为短路-。
模块二：万用表电感档位测量（进阶精确测量）
档位选择：将万用表拨至L（电感）档。若万用表无此档位，可参考“替代法”模块。
量程匹配：根据电感标称值选择合适量程——例如标称100μH的电感，应选200μH档；标称1mH的电感，应选2mH档。关键注意：测量档位必须贴近允差电感量范围，否则检测结果可能产生极大偏差-。
清零校准：按下“REL”或“ZERO”键进行相对值清零，扣除表笔寄生电感。这是万用表测电感精度的关键步骤，不可省略。
读数对比：将实测值与标称值对比。不同精度等级电感允许误差范围：精密电感±1%~±2%，通用电感±5%~±10%，功率电感±20%~±30%。读数与标称值偏差超出额定范围即判定不合格-。
色环电感读取技巧：色环电感的电感量标注与色环电阻逻辑相同——前三环代表数值，第四环为倍数，第五环为精度。测量时优先参考色环标称值选择档位-。
万用表检测快速判断表：
| 测量结果 | 判断 | 处理建议 |
|---|---|---|
| 阻值0Ω且蜂鸣正常 | 线圈导通（正常） | 如怀疑性能下降，需进一步用LCR测电感量 |
| 阻值很大/显示OL | 开路（损坏） | 更换同规格电感 |
| 阻值显著偏大（如应0.5Ω实测10Ω） | 线圈内部接触不良/局部烧损 | 工业设备中建议更换，避免后续失效 |
| 阻值正常但电感档读数偏离标称 | 磁芯性能下降/匝间轻微短路 | 需LCR电桥确认 |
工业场景实用技巧：工厂入门质检员在批量检测同批次电感时，可先测量一个已知正常的“基准电感”记录其电阻值，然后用相同档位快速比对其他电感——阻值偏差超过±20%即为可疑件。汽车维修场景中，可用万用表蜂鸣档快速判断氧传感器加热线圈（约5-20Ω）和点火线圈初级绕组（约0.5-3Ω）的通断。
工业/车载专业LCR电桥检测法（进阶精准检测）
LCR数字电桥是工业质检、汽车电子研发和维修技师的首选设备，可精确测量电感量（L）、品质因数（Q）、直流电阻（DCR）和损耗角（D）等综合参数。
测试步骤：
设备准备：LCR电桥预热15-30分钟，使内部电路达到热稳定状态。选择四线开尔文测试夹以消除引线电阻影响。
清零校准：执行开路清零（测试夹悬空）和短路清零（测试夹短接），这是保证精度的核心步骤。利用测试夹具时，必须将测试线所存在的杂散参数予以扣除-。
参数设置：
测试频率：参考元件规格书，通常工频电感选100Hz或120Hz，开关电源电感选1kHz~100kHz，高频RF电感选100kHz~1MHz。工业EMI共模电感测试频率一般在10kHz~100kHz。
测试电平：通常设为0.5V~1V rms，避免电平过高导致磁芯饱和。
测量模式：串联等效（Rs）适用于低阻抗电感（<100Ω），并联等效（Rp）适用于高阻抗电感（>10kΩ）。工业功率电感和汽车DC-DC电感通常为低阻抗元件，选用串联模式。
连接测量：将测试夹正确连接到电感引脚，等待读数稳定后记录。建议每个电感测量3次取平均值。
结果判断：
电感量（L） ：实测值应在标称值误差范围内（精密电感±2%以内，功率电感±20%~±30%）。
品质因数（Q） ：高频应用要求Q>50，滤波电感要求Q>10~30。Q值过低说明损耗过大。
直流电阻（DCR） ：通常零点几Ω~几十Ω。异常增大说明线圈存在局部烧损或接触不良。
损耗角正切（D或tanδ） ：D值越小越好，功率电感要求D<0.1。
进阶测试——直流偏置叠加法（汽车电子和工业大电流应用必做） ：在LCR电桥上叠加直流偏置电流，测试不同电流下的电感量变化曲线，绘制L-I曲线。理想的功率电感应在额定电流范围内电感衰减<30%。若在50%额定电流下电感量就已下降超过50%，说明电感选型不当或存在质量问题-。
LCR电桥电感测试判断标准表：
| 测量参数 | 正常范围 | 异常表现 | 可能原因 |
|---|---|---|---|
| 电感量L | 标称值±允许误差 | 明显偏低（如标100μH测30μH） | 匝间短路、磁芯破损- |
| 电感量L | 标称值±允许误差 | 明显偏高 | 磁芯性能异常（极少见） |
| Q值 | 符合规格书 | 显著偏低 | 线圈损耗过大、磁芯材质不良 |
| DCR | 零点几Ω~几十Ω | 显著偏高 | 线圈局部烧损、焊点接触不良 |
| DCR | 零点几Ω~几十Ω | 实测为零或异常低 | 匝间短路- |
工业流水线批量检测技巧：工厂专业质检人员使用LCR电桥配套自动化测试夹具（如TH2817C+型LCR电桥配合专用测试座），无需逐个更换接线，可快速完成批量电感检测-。大型消费电子厂自动化产线常用脉冲匝间短路测试仪（如ECW-300LI）做1μH贴片电感全检，0.1V步进电压设定与0.3V测量分辨率，精准识别绕线磨损导致的微小短路-。
高频电感特殊测试注意事项：对于高频电感（工作频率>1MHz），标准LCR电桥的测试频率可能不足。此时应参照IEC 62024-1高频感性元件测量方法标准，使用RF阻抗分析仪或网络分析仪在元件实际工作频率附近进行测量--。
四、补充模块
工业/车载不同类型电感的检测重点
工业类型1：开关电源功率电感
检测核心：电感量在额定直流偏置下的保持率。使用带直流偏置源的LCR电桥，测量在0A、50%额定电流、100%额定电流时的电感量，衰减应控制在30%以内。同时关注温升——满载工作后电感温升应小于40℃。工业自动化设备的新能源设备（如锂电生产设备、光伏检测设备）中的大电流电感还须重点关注高频纹波抑制能力，在充电回路中起到关键的滤波与储能作用-。
工业类型2：共模扼流圈/EMI电感
检测核心：共模阻抗和差模阻抗。共模电感对共模噪声呈现高阻抗，对差模信号呈现低阻抗。检测时需分别测量两个绕组的电感量，两者应基本一致（偏差<5%），且直流电阻也应接近（偏差<10%）。共模电感的漏电流也是关键安全指标，尤其在医疗设备中，接触患者设备要求漏电流≤100μA（IEC 60601-1）-。
汽车电子类型：车规级DC-DC电感
检测核心：AEC-Q200标准符合性测试。需重点关注：重叠电流特性（电感在直流偏置下的衰减曲线）、温度循环测试（-40℃~125℃）、振动测试。汽车电子中电感重叠电流测试已从抽检转为全检项目-。同时，汽车DC-DC转换器中的电感需特别关注饱和电流（I_sat）——实测饱和电流应高于电路最大峰值电流的1.3倍。
消费电子类型：贴片功率电感
检测核心：电感量与Q值。1μH级别的贴片电感在手机、平板等便携设备中用量大，适合使用便携式电感表或脉冲匝间短路测试仪进行批量检测，重点关注微小短路识别-。
工业/车载电感检测常见误区（避坑指南）
误区：万用表测通断正常=电感性能良好。万用表只能判断线圈开路，无法检测匝间短路、磁芯性能下降、电感量漂移等问题。匝间短路时线圈直流电阻可能几乎不变，但电感量已严重下降-。必须用LCR电桥测量电感量才能全面评估。
误区：忽略测试频率对电感量的影响。电感量是频率的函数。同一个电感在100Hz和100kHz下测得的值可能有数倍差异。务必参考规格书选择正确的测试频率。
误区：未清零就测量小电感。小电感（<1μH）的测量值极易受测试线寄生电感影响。测量前必须执行开路/短路清零，否则误差可达50%以上-。
误区：在路测量电感量。PCB板上其他元件（尤其是并联的电容、电阻）会严重干扰电感测量结果。必须将电感从电路板上拆下（离线测量）才能获得准确值。专业工厂可用带“在路测量”模式的专用仪器，但仍建议离线测量为准。
误区：忽视直流偏置对电感量的影响。大电流功率电感在直流偏置下电感量会衰减。仅测量空载电感量不能反映实际工作性能。必须使用带直流偏置源的LCR电桥进行L-I曲线测试。
误区：共模电感仅测单个绕组电感。共模电感的核心是对共模噪声的抑制能力，需要同时测试两个绕组的电感对称性和漏感（差模电感）。单绕组测试不能全面评估性能。
误区：检测前未放电就触碰引脚。电感是储能元件，断电后仍可能储存高压感应电动势。未放电直接触碰可能导致电击或损坏仪表。测量前务必用绝缘工具短接放电。
工业/车载电感失效典型案例（实操参考）
案例一：工业开关电源滤波电感失效——电感量严重下降导致设备频繁重启
故障现象：某工厂自动化设备开关电源在运行30分钟后自动重启，且重启间隔逐渐缩短。用示波器测量输出端发现纹波电压高达1.2V（正常<100mV）。
检测过程：
断电放电后，外观目测检查输入滤波电感，磁芯侧面有一条不明显裂纹。
万用表电阻档测量电感引脚间阻值约0.5Ω（正常），排除了开路故障。
用LCR电桥在100kHz下测量电感量：标称值为220μH，实测仅68μH。
磁芯裂纹导致有效磁导率大幅下降，进而电感量衰减至正常值的30%。
电感量不足导致LC滤波电路对高频纹波的抑制能力严重降低，纹波窜入控制电路触发欠压保护。
解决方法：更换同规格功率电感（220μH/5A），并检查磁芯安装是否有应力。故障元件磁芯裂纹因机械振动引发-。
案例二：汽车DC-DC转换器电感啸叫与输出电压不稳——电感饱和电流不足
故障现象：某车载DC-DC模块在负载电流超过2A时产生尖锐“啸叫”，输出电压从12V跌至10.5V且波动剧烈。
检测过程：
离线拆下输出滤波电感，用万用表测通断正常（阻值约0.3Ω）。
用带直流偏置的LCR电桥测试L-I曲线：在0A偏置下电感量22μH（符合标称）；在2.5A偏置下电感量降至6μH，衰减高达73%。
电感实际饱和电流仅为1.8A，远低于电路设计要求的3.5A。
工作电流超出饱和电流后电感量急剧下降，储能不足导致输出电压跌落；磁芯进入饱和区后磁导率非线性变化引发机械振动产生啸叫-。
解决方法：更换饱和电流≥4A的车规级功率电感（符合AEC-Q200标准），并在重新焊接后复查带载输出电压稳定性-。
案例三：共模电感售后失效——引脚断裂导致整机不上电
故障现象：批量出货的产品在使用1-2个月后出现多台整机不上电故障。
检测过程：
离线测量共模电感各引脚间电阻，发现部分电感某个绕组的电阻为无穷大（开路）。
CT检测和切片分析发现：引脚植入本体深度不足，长期振动导致引脚从本体内部脱出。
材料本身无质量问题，是引脚与磁芯本体的结合深度不够导致的结构性缺陷-。
解决方法：增加引脚植入深度至设计标准值，并在SMT贴装后增加AOI（自动光学检测）环节检查引脚焊接状态。
五、结尾
电感检测核心（工业/车载高效排查策略）
分级检测策略（根据场景选择）：
场景一：个人维修/电子爱好者
快速初筛（外观+通电异常）→ 万用表通断检测 → （如有电感档）万用表测电感量比对 → 判定好坏
场景二：工厂入门质检/维修学徒
外观检查 → 万用表电阻档测通断和DCR → 同批次基准比对法快速筛查 → 可疑件送LCR复测
场景三：工厂专业质检/研发验证
外观检查 → 万用表测DCR → LCR电桥测L、Q、D → 带直流偏置测L-I曲线 → 批量自动化检测（产线全检）→ 出具检测报告
场景四：汽车电子维修/质检
外观检查（振动损伤）→ 万用表测通断 → LCR电桥测L（100kHz）→ 重叠电流测试（L-I衰减曲线）→ 确认AEC-Q200符合性 → 温度循环验证（如需）
快速决策逻辑：
万用表蜂鸣档显示开路→ 直接更换
电感量偏离标称超过规格书允差→ 直接更换
直流电阻显著高于同型号正常值→ 直接更换
Q值显著低于规格书要求→ 建议更换
外观磁芯破损/烧焦→ 直接更换
通电时异常发烫或啸叫→ 立即断电，离线LCR复测
掌握从万用表到LCR电桥的分层检测方法，可覆盖从新手入门到专业质检的全部需求。无论是工厂生产线上的工业开关电源滤波电感，还是汽车维修车间里的DC-DC电感，核心思路一致：先基础通断，再精确测电感量，必要时做直流偏置评估。
电感检测价值延伸（工业/车载维护与采购建议）
电感日常维护技巧：
定期检测：工业设备中的功率电感建议每半年复测一次电感量和DCR，汽车电子模块建议随车辆定期保养时由专业检测仪扫描一次。
工作温度监控：电感工作温度应低于规格书中的额定温度（通常105℃~125℃）。使用热成像仪定期扫描设备内部温度分布，异常热点往往预示着电感过载或磁芯损耗过大。
机械振动防护：工业设备和汽车电子产品中的电感可能因长期振动导致引脚疲劳断裂。在振动环境下，建议使用带机械固定支架的大功率电感，或在PCB上增加点胶加固。
散热设计检查：大电流电感周围应保证良好通风，避免紧贴发热元件（如功率MOSFET），建议保持至少5mm间距。
采购与校准建议：
选型要点：采购电感时，务必索取完整规格书（含L-I曲线和温升曲线）。工业场景优先选择知名品牌（如TDK、村田、Coilcraft），汽车电子必须选择通过AEC-Q200认证的车规级电感-。
入库检测：批量采购到货后，建议抽检（5%~10%样本）测量电感量和DCR，确认与规格书一致。汽车电子零部件应要求供应商提供每批次检测报告。
检测仪器校准：LCR电桥和万用表建议每年送至CNAS认可的计量机构校准一次。工厂产线检测设备建议每季度进行一次内部比对验证。
防潮存储：电感应存放在干燥环境中（相对湿度<60%），潮湿环境可能导致磁芯性能漂移和引脚氧化。
互动交流（分享工业/车载电感检测难题）
本文全面梳理了从电感量计算到工业/车载场景电感好坏检测的实操方法，从万用表基础检测到LCR电桥精准分析，覆盖了不同层次读者和多种应用场景的需求。你在实际工作中是否遇到过以下情况：
工厂产线上批量检测功率电感时，是否遇到过“电感量漂移”难以判定的问题？
汽车维修中，DC-DC电路电感啸叫反复出现，最终如何排查到根本原因？
开关电源输出纹波异常，是否曾被“看起来正常的电感”误导过排查方向？
使用万用表检测时，是否曾将零点几欧姆的正常电感误判为短路？
欢迎在评论区分享你在工业/车载场景下的电感检测难题和解决经验，也可提出本文未涉及的具体技术疑问。关注我，获取更多工业电子元件检测干货——后续将推出电感磁芯材料深度对比、高频变压器检测、EMI滤波器测试等专题内容。让我们共同提升工业电子设备的可靠性！
附录：核心检测方法速查
| 检测方法 | 适用场景 | 能判断的问题 | 无法判断的问题 |
|---|---|---|---|
| 外观检查 | 所有场景 | 物理损坏、烧焦、引脚脱焊 | 电气性能退化 |
| 万用表通断档 | 快速初筛 | 线圈开路 | 匝间短路、电感量漂移 |
| 万用表电阻档 | 判断DCR | DCR异常偏大 | 磁芯性能下降 |
| 万用表电感档 | 基础精确测量 | 电感量严重偏差 | Q值、偏置特性 |
| LCR电桥 | 专业质检/研发 | 电感量、Q值、DCR全参数 | 直流偏置特性 |
| 带偏置LCR电桥 | 汽车/工业大电流场景 | L-I衰减曲线、饱和电流 | — |
| 脉冲匝间测试仪 | 电机/变压器线圈 | 层间短路、匝间短路 | — |
