前言
电容是电子电路中不可或缺的核心元件，承担着滤波、储能、耦合、旁路等关键功能。无论是工厂生产线上的开关电源滤波电容，还是汽车ECU（电子控制单元）中的车规级电容，或是空调压缩机中的CBB启动电容，电容的性能好坏直接决定了整机的运行稳定性。据统计，约23%的汽车电子系统故障与电容性能劣化直接相关，而在家电维修中，超过30%的空调不制冷、冰箱不启动等常见故障与启动电容失效有关-36-48。
但很多从业者和爱好者在判断电容好坏时，往往存在以下困境：不知如何快速准确识别电容正负极；用万用表测完容量合格，电容仍导致电路故障；只凭外观检查就下结论，遗漏了ESR升高、介质损耗增大等隐性缺陷。本文结合工业、汽车、家电三大应用场景，从极性识别的基础认知出发，系统梳理从目视初筛到专业仪器检测的全流程方法，帮助不同基础的读者独立完成电容好坏判断，同时规避检测过程中的安全风险和常见误区。
一、前置准备
1.1 工业/汽车/家电电容检测核心工具介绍
检测电容前，需要准备合适的工具。根据使用场景和检测精度的不同，工具分为基础款和专业款两类：
基础款（新手必备，适配初筛场景） ：
数字万用表：新手入门首选，带电容测量档位的型号（如带有“C”或“-|(-”符号的档位）可快速测量容值和判断极性。适合现场快速排查、开路/短路初步判断、电解电容极性检测等场景-71。推荐选择具备自动量程功能的型号，可避免新手选错量程导致读数误差。
绝缘螺丝刀：用于电容放电操作，确保安全。建议选择带有绝缘套的手柄，防止放电时意外触电。
放大镜或体视显微镜：在工业生产线质检或汽车电子维修中，用于观察微型贴片电容的标识和焊点状态，避免因目视遗漏导致的误判。
专业款（适配批量/高精度检测场景） ：
LCR数字电桥：实验室和生产线的黄金标准工具，可同时测量电容（C）、电感（L）和电阻（R）参数，支持频率可调的阻抗测试，能精确获取等效串联电阻（ESR）和损耗角正切值（tgδ）等关键参数-71。适用于工厂质检、研发测试等高精度需求场景。
ESR表：专门用于测量电容等效串联电阻的仪器，能发现万用表无法检测的早期失效电容。对于汽车电子等对可靠性要求较高的领域，ESR升高是电容早期失效的重要指标-36。
高压电容测试仪/介损测试仪：工业场景中检测高压电力电容器的专用设备，可测量电容量、介质损耗因数（tgδ）和绝缘电阻等核心指标，适用于工厂生产线上的批量检测-。
红外热像仪：在工业设备运行维护中，用于检测电容器工作时的温度分布，可有效发现内部受潮、短路、介质损耗增大等缺陷-12。
工具选择的核心原则：根据实际应用场景匹配工具精度。日常家电维修使用万用表已足够应对绝大多数故障排查；但工业生产线上的批量质检、汽车电子模块的可靠性检测，则需要LCR电桥或专业ESR表来获得精准参数。
1.2 工业/汽车/家电电容检测安全注意事项（重中之重）
电容检测涉及电荷储存元件，安全操作是第一条红线。以下4条核心注意事项必须严格执行：
彻底放电是检测前的强制步骤：无论电容是否断电，都必须先对电容两端进行短路放电。高压电容（如工业变频器直流母线电容、开关电源大电容）建议使用三级放电原则——先通过负载电阻缓慢放电，再用专用放电棒处理，最后验证残余电压低于安全阈值-83。直接用金属工具短接可能引发火花放电，损坏电容甚至伤人。储能电容的残余电压可能远超万用表量程，未彻底放电直接测量可能烧毁仪表-。
断电操作，严禁带电检测：在电路板上检测电容时，必须断开设备电源并等待至少5分钟，让电路中所有电容充分放电。带电测量不仅会导致读数不准，更可能造成短路事故。
注意极性连接规范：测量有极性电容（如电解电容、钽电容）时，红表笔接正极、黑表笔接负极。极性接反不仅可能损坏电容，还会导致测量结果完全错误。LCR电桥测量时，同样需注意极性连接，避免接反导致损坏-68。
高压电容检测防护规范：工业高压电容（如电力电容器、变频器滤波电容）检测时，必须穿戴绝缘手套和护目镜，在断电并确认放电完成后才能操作。检测环境应保持干燥，防止湿度引发漏电风险。
1.3 电容正负极基础认知（适配多行业精准检测）
电容根据极性特性分为有极性电容和无极性电容两大类，检测前必须明确所测电容的类型。

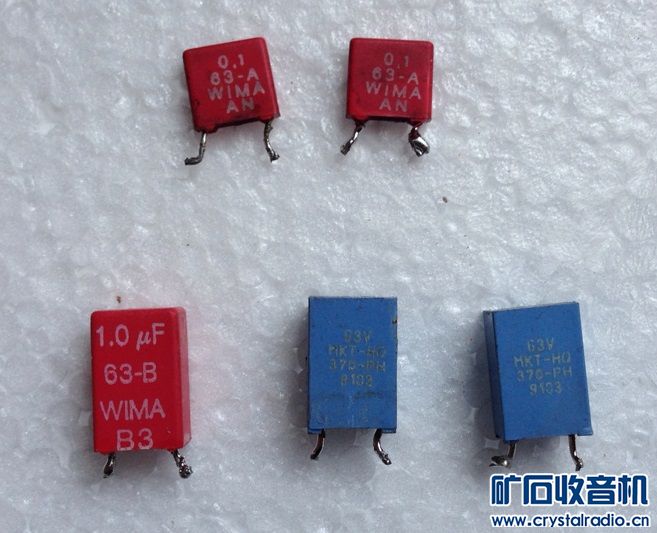

无极性电容：陶瓷电容（MLCC）、薄膜电容（CBB）等没有正负极之分，检测时无需考虑极性方向。这类电容广泛应用于高频旁路、信号耦合等场景。
有极性电容（核心关注对象） ：主要包括铝电解电容和钽电容。其极性识别方法如下：
铝电解电容（常用于工业电源滤波、汽车电源电路）：
壳体标识：负极端通常标注“-”符号或连续色带（银色或黑色），正极端可能带有“+”标识或更长的引脚-5。
引脚长度：直插式铝电解电容的长引脚为正极，短引脚为负极（误差约±0.5mm）-2。
防爆纹缺口：正极侧通常有防爆纹缺口设计-5。
贴片钽电容（常见于汽车电子、手机、笔记本电脑等高密度电路）：
本体标识：电容本体一端印有深色条带（黑色、深灰色或深蓝色），该端为正极。部分品牌（如AVX、KEMET）会在色带旁附加“+”符号形成双重确认-9。
与铝电解电容相反，钽电容的色带端为正极，这一点在维修更换时极易混淆，务必注意区分-97。
PCB标识：在PCB焊盘区域，半圆缺口或丝印横杠通常对应负极，需配合电容本体标识综合判断-9。
行业关键参数与检测关联：
耐压值：工业电容尤其需要关注，如变频器直流母线电容耐压一般为400V-450V，低于工作电压会引发击穿-。检测时需确认电容标称耐压是否适配实际工作电压。
容值（标称容量） ：判断电容是否容量衰减的核心参数。
ESR（等效串联电阻） ：早期失效的关键指标，新电容ESR较低，老化后可能成倍增加-36。
损耗角正切值（tgδ） ：反映电容介质损耗的重要参数，超过0.15即需更换-15。
二、核心检测方法
2.1 电容基础检测法（工业/汽车/家电新手快速初筛）
在不借助复杂仪器的情况下，通过观察和简易测试可快速判断电容是否存在明显故障。这一方法尤其适合生产线质检员快速排查、家电维修新手初步判断。
第一步：目视检查——发现70%以上的电容异常
通过外观检查可发现大部分电容异常（来源：IEEE元件失效报告）-15。重点关注以下现象：
顶部鼓包：铝电解电容防爆阀凸起，说明内部压力过大，电容已失效。
底部膨胀：固态电容底部橡胶塞隆起。
漏液痕迹：电解液在引脚处形成褐色结晶或油渍，常见于工业变频器滤波电容漏液。
外壳开裂：陶瓷电容受机械应力损伤，或薄膜电容外壳破裂。
焊点氧化/裂纹：汽车电子中因长期振动导致引脚焊点出现裂纹-36。
注意：某些金属化薄膜电容失效时外观无变化，需配合仪器检测-15。在无明显外观损伤的故障电容中，约42%存在参数漂移现象-80。
第二步：行业场景化故障特征判断
工业场景（工厂设备控制柜、变频器）：电容鼓包、漏液是最常见的失效表现。高压电力电容器渗漏油会导致绝缘电阻下降，电容量减小-12。
汽车场景（ECU、车载电源模块）：除鼓包漏液外，还需注意焊点因振动导致的氧化松动-36。
家电场景（空调、洗衣机、冰箱启动电容）：
压缩机不启动或启动困难，发出沉闷“嗡嗡”声-43。
压缩机外壳温度异常升高，频繁触发过载保护器-43。
运行电流显著高于额定值-43。
注意：仅凭外观判断电容状态存在明显局限。数据显示，约62%的故障电容目检未发现异常-77。外观无异常≠电容正常，务必进行仪器检测验证。
2.2 万用表检测电容方法（新手重点掌握）
万用表是电子检测中最基础、最常用的工具。本节从极性判别到好坏判断，分模块详细讲解。
模块一：用万用表判断电解电容正负极（标识模糊时适用）
当电容壳体标识模糊或脱落时，可用万用表电阻档辅助判别极性：
将万用表调到R×1k或R×100档（数字万用表可用二极管档或高阻档）。
任意将两支表笔接触电容两端，记下显示的电阻值。
将电容短接放电后，交换表笔再测一次电阻值。
两次测量中，阻值较大的一次，黑表笔所接的一端为正极。原理是电解电容正向漏电阻大于反向漏电阻-57。
注意：每次测量前必须将电容短接放电，否则残留电荷会影响测量结果，甚至损坏万用表-57。
模块二：用万用表电容档检测容值（判断容量衰减）
适用场景：家电维修中的启动电容检测、工业设备中的滤波电容初筛。
操作步骤：
放电：先将电容两极短接彻底放电。
选择档位：将万用表旋转至电容测量档位（标注为“C”或“-|(-”）。
连接表笔：红表笔接电容正极，黑表笔接负极（有极性电容）。
读取数值：等待读数稳定（接触时间≥3秒），记录实测容值-15。
判断标准：
| 测量结果 | 状态判断 |
|---|---|
| 显示值接近标称值 | 电容正常 |
| 数值低于标称值30%以上 | 容量衰减，需更换 |
| 显示“OL”或无穷大 | 开路故障 |
| 数值趋近于零 | 内部短路 |
家电启动电容的容值偏差超过±20%通常认为不合格-43。工业滤波电容的容值衰减超过初始值30%即需重点关注-71。
档位选择参考：
1μF以下电容：用R×10k档
1μF～100μF电容：用R×2k档
大于100μF电容：用R×200档-52
模块三：用万用表电阻档定性判断（无电容档时应急）
在没有电容档的万用表上，可用电阻档判断电容大致状态：
选择合适电阻档位（高容量用低阻档，低容量用高阻档）。
表笔接电容两端，观察指针/数字变化。
正常表现：阻值从低向高缓慢增加（充电过程），最终稳定在较高阻值（兆欧级）。
短路：始终显示“0”或极低阻值。
开路：始终显示“∞”或“OL”。
此方法仅能判断严重短路或开路，无法精确评估容量和损耗，适用于现场快速初筛-43。
工业/汽车/家电场景实用技巧：
工厂新手：检测前先确认万用表量程是否匹配电容标称容量，量程过小会烧表，量程过大读数不准确。
汽车维修新手：对于并联在电路中的电容，需至少脱开一个引脚才能获得准确测量结果-36。
家电维修场景：CBB启动电容检测时，实测容量低于标称值10%或高于20%即需更换-43。
2.3 工业/汽车/家电专业仪器检测电容方法（进阶精准检测）
当需要高精度检测或排查隐性故障时，必须使用专业仪器。本节按行业场景分别介绍。
（一）工业场景：LCR数字电桥与高压电容测试仪
LCR数字电桥是实验室和生产线的标准配置，可精准测量电容容值、等效串联电阻（ESR）和损耗角正切值（tgδ）。
操作流程：
校准设备：使用前按说明书进行校准，确保精度-68。
连接电容器：使用开尔文测试夹连接电容引脚，减少接触电阻误差-。
设置测量参数：选择“电容（C）”测量模式，根据电容类型设置测试频率——铝电解电容常用100Hz或120Hz，陶瓷电容常用1kHz-68。
读取数值：仪器显示电容值（单位通常为μF或pF），同时可查看ESR和损耗角参数。
判断标准：
| 检测参数 | 正常范围 | 需更换标准 |
|---|---|---|
| 实测容值 | 标称值±10%以内 | 偏差超过±20%或衰减超过初始值30% |
| ESR（等效串联电阻） | 接近初始值 | 超初始值2倍即异常 |
| 损耗角正切值（tgδ） | <0.1 | >0.15需更换 |
数据来源：-15-71
高压电容测试仪/介损测试仪（适配电力电容器、变频器高压电容）：
测量电容量、介质损耗因数（tgδ）及绝缘电阻。
用正、反接线方法测量不接地或直接接地的高压电器设备-。
高压测试前必须将电容器完全放电，消除残余电荷-。
（二）汽车场景：ESR表与汽车诊断仪辅助检测
汽车电子对电容的可靠性要求极高，需选择符合AEC-Q200标准的元器件-36。
ESR表检测法：
ESR升高是电容早期失效的重要指标，新电容ESR通常较低，老化后可能成倍增加-36。
汽车电子模块中，电容的ESR阈值要求更为严格，需对比同规格新品参考值-36。
信号注入检测法（适用于汽车ECU输入电路滤波电容检测） ：
使用信号发生器产生励磁信号输入到模块PCB板的输入引脚。
用示波器观察输入输出波形变化，判断滤波电容的滤波功能是否正常-。
（三）家电场景：电容表与LCR电桥
CBB启动电容的精准检测建议使用专用数字电容表或万用表电容档：
实测容量与标称值偏差超过±20%需更换。
ESR值显著高于同规格新品参考值，表明电容损耗增大、性能劣化-43。
工业在线检测技巧（适用于工厂流水线不拆焊检测） ：
使用LCR电桥的在线测量模式，配合专用测试夹具，可在电路板上直接测量电容参数，无需拆焊。
电容电感测试仪可快速完成电力电容器组的批量检测，支持星形联接（Y）和三角形联接（△）等多种接线方式-。
自动化测试系统可集成到自动贴装线，支持2000pcs/小时以上的高速检测-3。
三、补充模块
3.1 工业/汽车/家电不同类型电容的检测重点
工业电容类型：
高压电力电容器（用于无功补偿、滤波）：检测重点为耐压强度、介质损耗因数（tgδ）、绝缘电阻。电力电容器试验中常见异常包括绝缘电阻下降、电容量减小/增加、tgδ增加等-12。需使用高压电容测试仪进行检测。
滤波电容（用于开关电源、变频器直流母线）：检测重点为容量衰减和ESR升高。变频器滤波电容多为串并结构，串联增加耐压（一般400V-450V），并联增加容量-。检测时需逐个测量电容值，更换容量偏低者。
汽车电容类型：
车规级滤波电容（用于ECU、车载电源）：需满足AEC-Q200标准，检测重点为温度特性（-40℃至25℃温区内参数漂移规律）和振动耐受性--36。
耦合电容（用于传感器信号传输）：检测重点为漏电流和信号传输稳定性。耦合电容漏电会造成传感器数据漂移-。
家电电容类型：
CBB启动电容（用于空调、冰箱、洗衣机压缩机）：检测重点为启动瞬间容量输出和ESR值。故障信号包括压缩机不启动、异常噪音、运行过热、电流异常及外观物理损伤五大类-43。
电源滤波电容（用于开关电源、电视机）：检测重点为容量衰减和漏电流，常见故障为干枯导致无输出电压或纹波过大-。
3.2 工业/汽车/家电电容检测常见误区（避坑指南）
误区一：单一参数检测定生死
仅测量容量值就下结论，可能忽略更重要的失效特征。行业统计显示，37%的失效电容容量误差仍在标称值±10%范围内-77。未检测ESR变化、忽视介质损耗角正切值、漏电流参数测试缺失，都会导致漏判-77。
误区二：忽略环境变量影响
实验室环境下的检测数据常与真实工况存在差异。某铝电解电容在60℃时ESR值比常温检测值升高300%-77。在25℃与85℃环境下，同一批电容的损耗角正切值差异可达300%-80。建议模拟实际工作温度进行检测。
误区三：过度依赖视觉检查
外观正常的电容不等于性能正常。某汽车电子召回事件中，62%故障电容目检未发现异常-77。内部电极腐蚀、介质层微裂纹、热应力损伤等隐性缺陷无法通过目视发现-77。
误区四：工具选择不当
用万用表检测时忽略量程匹配问题；未区分电解电容与薄膜电容的测试模式差异；误将直流测试结果直接对应交流应用场景。数据显示，38%的检测失误源于工具选择不当-83。
误区五：带电测量/放电不彻底
忽视放电环节的危险性，未彻底放电直接测量可能损坏万用表，储能电容残余电压可能超过仪表量程-。建议建立标准放电流程文档，先通过负载电阻缓慢放电，再用专用放电棒处理，最后验证残余电压-83。
3.3 工业/汽车/家电电容失效典型案例（实操参考）
案例一：工业变频器直流母线电容漏液导致设备停机
某工厂西门子MM440变频器在使用中出现直流母线电压不稳，最终导致整机停机。拆机检查发现，直流母线滤波电容组中有多只电容出现漏液现象，部分电容顶部防爆阀已凸起。故障原因是工厂供电电压长期偏高（超过额定电压10%），导致电容长期过压运行，加上平衡电阻变质使串联的两组电容承载电压不均，高电压侧的电容击穿漏液-。
检测与解决方法：用LCR电桥逐个测量14只滤波电容的容值，对比标称值后筛选出容量严重衰减和ESR升高的电容进行更换，同时更换损坏的平衡电阻。建议加装电源稳压器并建立定期电容检测机制。
案例二：汽车ECU电源滤波电容失效导致启动困难
某车型车主反映车辆启动困难、仪表盘偶发闪烁。经专业诊断，故障源定位到ECU电源电路中的主滤波电容。该电容因长期承受发动机舱的高温环境（60℃以上），电解液逐渐干涸，容量衰减至标称值的40%，导致ECU供电电压跌落-。由于电容外观无明显鼓包漏液，仅凭目视检查无法发现问题。
检测与解决方法：用万用表电容档测量该电容容值，实测仅约标称值的40%，确认失效。更换符合AEC-Q200标准的同规格车规级电容后，故障消除。建议对汽车电子的滤波电容定期进行ESR和容量检测，建立预防性维护机制。
案例三：空调CBB启动电容容量衰减导致压缩机不启动
用户报修空调不制冷，开机后压缩机仅发出沉闷“嗡嗡”声但无法启动。维修人员断电放电后拆下CBB启动电容，用万用表电容档测量，标称值35μF的电容实测仅约18μF，容量衰减超过50%-43。
检测与解决方法：更换同规格CBB启动电容后，压缩机正常启动。此案例说明，家电启动电容的失效往往表现为容量衰减而非完全开路，容量衰减超过30%即会导致压缩机启动困难，必须使用电容档测量才能准确判断，仅靠外观检查无法发现问题。
四、结尾
4.1 电容检测核心（工业/汽车/家电高效排查策略）
根据应用场景和检测需求，建议采用分层检测策略：
第一层（初筛/新手）——目视检查+基础故障判断
检查鼓包、漏液、开裂等外观损伤
结合行业场景判断故障特征（家电听压缩机嗡嗡声，汽车观察振动焊点）
耗时：1-2分钟/只
局限：仅能发现明显物理损伤，约38%的隐性故障会被遗漏
第二层（通用/新手掌握）——万用表检测
电容档测量容值，判断容量衰减
电阻档/二极管档辅助判断短路/开路和极性
耗时：2-3分钟/只
适用：家电维修、现场快速排查
局限：无法检测ESR和损耗角等早期失效指标
第三层（进阶/专业质检）——LCR电桥/ESR表专业检测
精准测量容值、ESR、损耗角正切值
发现早期失效和隐性缺陷
耗时：1-2分钟/只（批量检测可提速至秒级）
适用：工业生产线批量质检、汽车电子可靠性检测、研发测试
第四层（专项/高压场景）——高压电容测试仪/介损测试仪
检测耐压强度、绝缘电阻、tgδ
适用：电力电容器、高压变频器、工业设备预防性维护
高效排查逻辑：工业/汽车/家电场景均可采用“目视初筛→万用表检测→专业仪器精测”的渐进式策略。对于家电维修，万用表检测通常已足够定位故障；对于工业设备和汽车电子的预防性维护，建议使用LCR电桥或ESR表进行定期检测，可提前发现电容性能劣化，避免突发故障造成的生产停机或行车风险。
4.2 电容检测价值延伸（工业/汽车/家电维护与采购建议）
日常维护建议：
工业场景：定期（建议每6-12个月）对设备中的滤波电容进行容量和ESR检测，记录数据建立基准数据库，通过横向对比可快速定位异常元件-71。使用红外热像仪监测运行中的电容温度，如发现某只电容温度明显高于同组其他电容，可能存在内部缺陷-12。
汽车场景：更换电容时务必选择符合AEC-Q200标准的车规级元器件，普通工业级电容无法满足汽车的温度和振动要求-36。注意电容的温度特性，在发动机舱等高温环境需选用宽温型电容-。
家电场景：空调、冰箱等大功率家电建议每2-3年对启动电容进行一次预防性检测。更换电容时优先选择同规格替换件，同时检查电容固定支架是否松动、排查关联电路是否存在接触不良-48。
采购与校准建议：
采购电容时，除标称容值和耐压外，建议将ESR和损耗角参数纳入验收指标。
工业质检场景中，检测工具需定期校准（建议每年一次），确保测量精度-71。
建立来料检验流程：新批次电容首件全检，包括极性标识确认、容量实测和ESR初测。
环境控制要点：环境温度每升高10℃，电容寿命减半。避免在湿度>85%环境下长期使用，防止电解电容承受反向电压-15。
4.3 互动交流（分享工业/汽车/家电电容检测难题）
你在实际工作中是否遇到过以下情况？
工业场景：检测变频器滤波电容时容量合格，但设备运行一段时间后仍出现电压纹波异常？是否遇到过高压电力电容器耐压检测结果与现场运行表现不符的困扰？
汽车场景：用万用表测汽车ECU滤波电容容值正常，但更换后故障依旧？是否遇到过汽车电容在低温环境下参数漂移导致信号异常的难题？
家电场景：空调CBB电容用万用表电容档测容值达标，但压缩机仍无法正常启动？是否遇到过电视机电源滤波电容外观完好但纹波过大的情况？
欢迎在评论区分享你在电容检测中遇到的实际难题和解决经验。关注本专栏，获取更多电子元器件检测干货，涵盖电阻、二极管、传感器、继电器等各类元器件的行业适配检测方法。
