摘要： 作为电子测试领域的“眼睛”，示波器的测量准确性直接关系到电路调试和故障排查的成败。本文基于2026年最新计量规程JJF 2358-2026《数字取样示波器校准规范》及行业通行检测标准，系统讲解从基础自检到专业评估的示波器好坏检测方法。无论您是刚刚接触示波器的维修新手，还是负责仪器校准的专业质检人员，都能从中找到适配的检测方案，快速掌握测量示波器好坏的核心技巧，规避行业检测误区，延长设备使用寿命。

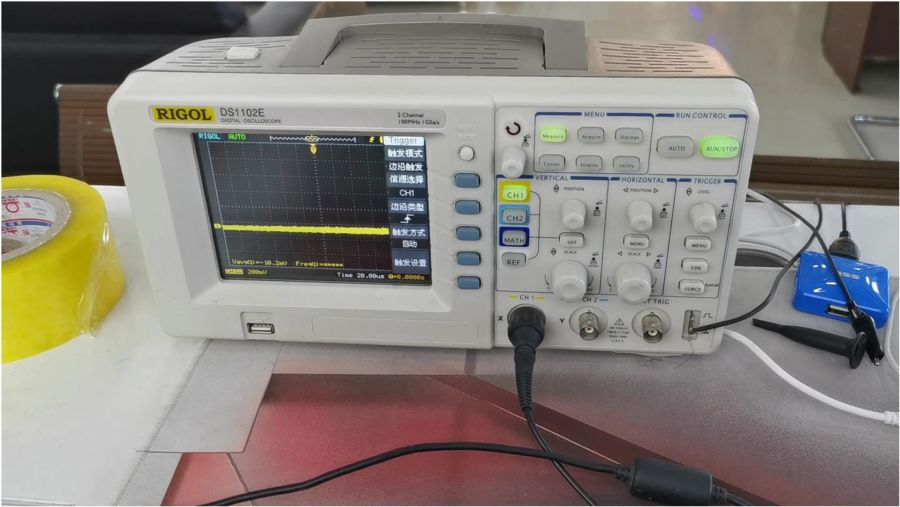

一、前置准备：检测前的“必修课”
1. 示波器检测核心工具介绍（新手必备+专业升级版）
做好示波器好坏检测，首先要备齐一套适配自身使用场景的工具。
基础工具（新手入门必配）：
数字万用表：选择具备电阻测量（Ω）、电压测量（V）和通断蜂鸣档功能的万用表即可。预算200~500元的主流品牌如Fluke入门款、胜利、优利德均能满足需求。万用表是测量示波器好坏最简便的初筛工具，尤其适用于检测探头、电源线和基础通断问题-30。
示波器自带校准信号源：绝大多数数字示波器前面板均提供 “PROBE COMP”校准端子，输出标准1kHz方波信号（通常幅值2Vpp）。这是验证示波器通道和探头性能的“黄金基准”，无需额外购置设备-49。
BNC转接线和探头：至少配备1~2根同品牌原装无源探头，使用前确认探头衰减档位（×1/×10）切换顺畅，线缆无破损。
一字精密调节工具：随探头附带的调节棒（或小型一字螺丝刀），用于探头低频补偿校准-52。
专业工具（质检/研发/批量检测场景）：
标准信号发生器：具备正弦波、方波输出能力，准确度等级不低于0.1级。用于带宽验证、垂直精度和时基精度校准-52-39。
频率计：高精度频率测量，用于验证示波器时基精度。
标准衰减器/50Ω终端负载：用于阻抗匹配测试和通道校准。
计量级校准装置：如铷钟或GPS同步信号源（用于年漂移量检测，需满足≤1ppm标准）-39。
2. 示波器检测安全注意事项（重中之重）
示波器本身属于精密电子测量仪器，检测过程中的操作规范直接关系到人身安全与设备完整性。以下4条为核心安全要求：
先断电后插拔，严禁带电操作：在进行探头电阻测量、电源线通断检测或内部检查之前，务必断开示波器电源线并等待至少2分钟（让内部电容充分放电）。切勿在通电状态下插拔探头或触摸BNC接口内芯。
接地是第一原则：示波器机箱必须可靠接地（使用三芯电源线并确保插座地线有效）。探头接地夹必须连接至被测电路的“地电位”，绝对禁止将接地夹连接到非地电位点（如高压端），否则会烧毁示波器输入通道甚至引发触电-49。
避免信号过载：在连接未知信号前，先将垂直档位调至较大值（如10V/div），避免接入过大信号导致通道前端损坏-60。特别注意：当示波器输入阻抗设置为50Ω时，最大输入电压通常仅为5V峰峰值，远低于1MΩ模式下的150Vrms限值-58。
环境要求不可忽略：示波器存放和使用应远离强电磁干扰源（如大功率变压器、变频器），环境温度控制在23℃±5℃，相对湿度45%~75%之间-52-。高温高湿会加速内部元件老化并影响测量精度。
3. 示波器基础认知（适配精准检测）
在动手检测之前，有必要了解示波器的核心架构和关键参数，这直接影响检测方法的理解和判断标准。
示波器主要由输入通道（垂直系统）、触发系统、时基系统（水平系统）和显示/处理系统四大部分构成。测量示波器好坏，本质上就是验证这四个系统是否工作正常。其中与检测最相关的关键参数包括：
带宽：示波器能够准确测量的正弦波最高频率。带宽不足会导致高频信号衰减、波形失真。通常测量带宽应至少是信号最高频率的35倍-。2026年行业数据显示，500MHz1GHz带宽范围占据全球示波器市场份额的34.85%，是目前最主流的规格区间-。
采样率：每秒采集数据点的数量。采样率不足会导致波形混叠（假波），产生严重测量误判。依据奈奎斯特定理，采样率应至少为信号最高频率的2.5倍以上。
垂直精度/直流增益：影响电压测量的准确度，行业通行标准要求误差≤±3%，高精度型号需≤±1%-39。
时基精度：影响时间/频率测量结果，误差应≤±0.1%-52。
输入阻抗：常见为1MΩ（通用）和50Ω（高频/射频），选择不当会带来信号负载效应。
二、核心检测方法（3种分层实操方案）
1. 示波器基础快速初筛法（视觉+嗅觉+触觉三合一）
无需任何工具，这是判断示波器是否“明显故障”的最快捷方法，适合所有场景的初步排查。
操作流程：
视觉检查：观察示波器外壳是否有裂痕、变形；屏幕有无碎裂、漏液；前面板按键是否完整；BNC接口有无弯曲或异物堵塞。同时注意观察屏幕显示区域是否存在坏点、色斑或亮度不均。
通电观察：连接电源线，按下电源开关。正常情况下前面板指示灯应点亮，屏幕应在几秒内出现启动画面或光迹/基线。若指示灯不亮且屏幕无任何显示，初步判断为电源模块故障-21-58。
加热/气味检测：通电运行10~15分钟后，用手背轻触示波器外壳（避开散热孔）。如果某个区域异常发烫（明显烫手），可能内部存在短路或元件过热。同时嗅闻是否有焦糊味——这是电容爆裂、电阻烧毁或PCB过热的典型信号。
基线检查：在所有通道断开输入、耦合方式设为“GND”（接地）时，屏幕上的基线应水平稳定地显示在屏幕中央位置。若基线明显偏移（如偏向顶部或底部），说明通道直流偏置异常，可能通道前端已损坏-60。
损坏特征判断标准：屏幕无显示→电源或主板故障；异常高温→内部短路；焦糊味→元件烧毁；基线偏移→通道故障。
2. 万用表检测示波器好坏方法（新手重点掌握）
万用表是测量示波器好坏最经济高效的初筛工具，尤其适用于探头检测、电源线通断判断和基础导通性验证。
模块一：探头好坏检测
示波器探头是故障率最高的耗材之一，用万用表即可快速判断。
操作步骤：
将万用表调至电阻测量模式（Ω） ，选择较高量程（如200kΩ或2MΩ档位）。
将探头BNC插头与万用表探针连接：一个探针接BNC中心插针（信号引脚），另一个探针接BNC外部接地插针-30。
正常状态下，探头的内部电阻应在几十到几百欧姆之间（具体视探头衰减比而定，×10探头通常约100~500Ω，×1探头接近0Ω短接状态）。
如果万用表显示无穷大（OL）或超过几兆欧姆，说明探头内部开路损坏-30。
同时测量BNC插头与探头尖端之间的通断：在×1档位下应完全导通（电阻≈0Ω），在×10档位下应有数十至数百Ω电阻。
模块二：电源线及输入电源检测
将万用表调至通断蜂鸣档，测量电源线两端火线/零线的导通性，确认无断路。
通电后，用万用表交流电压档测量示波器电源输入端的电压，确认符合标称值（100~240V 50/60Hz）。
若示波器完全无法启动，检查内部保险丝是否熔断（需拆机操作，非专业人士建议交由维修处理）。
模块三：通道输入阻抗检测（进阶检测）
示波器断电，使用万用表电阻档测量通道BNC接口中心针与外壳接地之间的电阻。
若示波器设置为1MΩ输入模式，正常阻值应接近1MΩ（实测值可能在900kΩ~1.1MΩ之间）。
若阻值远低于1MΩ（如几十kΩ甚至更低），说明通道前端存在漏电或短路故障-60。
此项检测因示波器内部电路复杂，测量结果可能受并联电路影响，建议作为辅助判断参考。
新手提示：万用表测探头是判断“探头是否坏了”的最直接方法。测量前请确保示波器已完全断电，并将探头从示波器通道上拔出后再进行测量。
3. 行业专业仪器检测方法（进阶精准评估）
适用于质检部门、研发实验室和批量检测场景，需结合标准信号发生器等专业设备完成。
方法一：垂直精度/直流增益检测
操作流程：
示波器通电预热至少30分钟，使内部温度稳定，消除温漂影响-40-39。
将标准信号发生器输出1Vpp、1kHz方波信号接入示波器待测通道。
调节垂直档位至合适范围（如200mV/div），读取示波器测量的幅值实测值。
判断标准：垂直精度误差应不超过±3%，重复性误差≤1%-52。若超出范围，需调整垂直放大电路或送修计量。
方法二：带宽验证
带宽是示波器最核心的性能指标，也是判断示波器好坏和高低档次的关键依据。
操作流程：
使用高频信号发生器输入正弦波信号，幅值设定为示波器垂直量程内（如1Vpp）。
从低频开始（如10MHz），逐步提高频率，同时测量示波器显示的信号幅值。
当幅值衰减至原始幅值的70.7%（即-3dB）时，记录当前频率值。
判断标准：实测带宽应≥标称值的90%。例如标称200MHz示波器的有效带宽需≥180MHz-39-。
同时验证探头带宽匹配性：探头带宽应≥信号带宽的5倍，否则会导致波形失真-22。
方法三：时基精度检测
操作流程：
输入1kHz标准方波信号（来自信号发生器或示波器自带校准源）。
调节示波器时基档位（如500μs/div），使屏幕显示2~3个完整信号周期。
测量信号周期实测值，与标准值（1kHz对应周期=1ms）比对。
判断标准：时基精度误差≤±0.1%，连续测量10次周期波动≤0.05%-52。
如需更高精度检测，可使用铷钟或GPS同步信号源对比内部时钟年漂移量（应≤1ppm）-39。
方法四：探头低频补偿验证（日常必做）
探头补偿是最简单却最容易被忽视的检测步骤，直接关系到测量示波器好坏时波形是否失真。
操作流程：
示波器预热20分钟以上后，按Default Setup恢复默认设置。
将探头接入通道1，设置探头衰减比为10X，将探头连接至前面板“PROBE COMP”校准端子-49。
按Auto Scale键，屏幕显示方波波形。
观察方波边沿形态：
过补偿：方波上升沿出现过冲尖峰；
欠补偿：方波上升沿圆滑/延迟；
正确补偿：方波顶部平坦，边沿陡峭无畸变-49-52。
若波形畸变，使用调节棒旋转探头补偿孔，直至波形恢复平坦。
首次使用探头、更换探头针尖盒、连接到不同通道或环境温度变化超过10℃时，必须重新补偿-49。
三、补充模块（避坑指南+案例参考）
1. 不同类型示波器的检测重点
台式数字示波器（研发/实验室主力）：重点检测带宽是否符合标称值、采样率是否满足抗混叠需求（眼图分析）、深存储功能是否完整记录长周期信号、触发系统的边沿/脉宽/逻辑触发灵敏度及稳定性-39。判断示波器好坏的核心指标是带宽和触发精度。
手持/便携式示波器（外场/维修现场）：重点关注电池续航能力、屏幕在户外强光下的可视性、通道隔离度（多通道同时测量时通道间串扰大小）、物理接口（BNC/探头）的耐用性。
基于PC的示波器（虚拟示波器） （教育/预算有限场景）：检测驱动软件与操作系统的兼容性、采样数据的传输稳定性（USB/LAN接口数据传输误码率应为零）、软件测量功能（FFT频谱分析、波形数学运算）的算法准确性-39。
2. 示波器行业检测常见误区（5大避坑指南）
误区一：认为“能开机=示波器是好的” ❌
示波器能正常启动只说明电源和主控基本正常，但通道精度、带宽、触发性能可能已严重下降。比如开机自检失败是通道故障的典型信号——通道损坏后自校准会报错，但仪器仍能点亮屏幕-59。误区二：从不进行探头补偿 ❌
探头补偿是确保测量准确性的基本步骤，却被大量用户忽略。探头与示波器输入电容不匹配会导致所有测量结果波形失真-49。每次更换探头或通道后都必须进行补偿-49。误区三：用1X探头测高频信号 ❌
探头在1X档位时带宽通常仅6MHz~10MHz，远低于探头标称的最大带宽（通常为10X档位）。用1X探头测量高频信号会造成严重衰减和失真-22。误区四：忽略环境温度对测量精度的影响 ❌
示波器的垂直精度和时基精度均受温度影响。环境温度变化超过5~10℃后，应执行自校准操作以确保测量准确性-60。误区五：用万用表直接测量示波器通道BNC内芯 ❌
示波器通道内部有并联电阻和电容网络，万用表测得的阻值并非真正的输入阻抗值（实测值往往偏低）。此方法仅可作为粗略判断参考，不能作为最终判断依据-60。
3. 示波器行业失效典型案例（实操参考）
案例一：示波器通道基线偏置过大（常见通道故障）
某客户一台是德科技DSAZ334A示波器报修故障为“通道2无法测量”。工程师检测发现，设备在无输入信号时通道2基线存在明显偏移（偏置电压超过60mV），进一步用万用表测试确认该通道存在漏电现象。最终判定采集通道已损坏，更换通道相关器件后恢复-60。此案例启示：基线偏移是通道故障的早期信号，发现后应尽早送修，避免故障扩散至采集板其他区域。
案例二：示波器开机自检失败（通道损坏的严重后果）
一台泰克DPO4034B示波器开机后卡在自检界面报错。工程师检测发现自检采集失败、自校准错误，确认通道已烧坏。拆机后发现采集板损坏，更换损坏芯片后自检通过-59。此案例启示：自检/自校正是判断示波器好坏的“金标准”，切勿忽略开机自检提示信息。通道损坏的维修成本较高，日常使用中应避免静电损伤和信号过载-21。
四、结尾与互动交流
1. 示波器检测核心（分级排查策略）
检测示波器好坏，建议按照 “由简到繁、由外到内” 的分级策略执行：
第一级（日常快速判断） ：外观检查+通电基线观察+万用表测探头通断。5分钟内可完成，适合日常维护和初步排查。
第二级（性能验证） ：探头低频补偿验证+自带校准源方波测试。10分钟内完成，验证通道和探头的基础性能是否正常。
第三级（专业评估） ：信号发生器进行垂直精度/带宽/时基精度检测，结合2026版JJF 2358-2026校准规范执行全面校准。适用于质检、维修前后验证、年度计量等场景-11。
高效排查口诀：一看二闻三通电，四测探头五校准；基线偏置要警惕，自检通过才放心。
2. 示波器价值延伸（维护与采购建议）
日常维护三件事：
每次使用前花1分钟做探头低频补偿检查，这是保证测量准确性的“性价比最高”操作-52。
每季度或环境温度变化超过5~10℃时执行一次自校准（Self Cal），预热30分钟后操作-60。
每年或重大维修后送至有资质的计量机构进行专业校准。2026年新标准JJF 2358-2026实施后，校准周期和项目可参考新规范执行-39-11。
采购建议：
选择示波器时，带宽应预留余量——测量信号频率不应超过示波器标称带宽的1/3至1/5，以确保波形还原真实-22。
优先选择带有自校准功能、探头补偿便捷的型号，日常维护更省心。
