一、前言：色环电阻在电子维修中的核心价值
色环电阻是电子电路中最基础、应用最广泛的电子元件之一，在电视机、开关电源、电子仪表、家用电器等设备中随处可见-。它采用不同颜色的色环来标注阻值和误差，无论电阻以何种方向安装都能方便、清晰地读取参数-。
在实际维修工作中，色环电阻的故障率并不低——开路、阻值漂移、烧焦损坏等情况时有发生。以液晶电视维修为例，开关电源板上的大功率电阻一旦损坏，往往会导致整机无法开机-。许多维修人员在面对色环电阻时，往往只停留在“用万用表测一下阻值”的层面，忽略了色环识别、在路检测判断、功率匹配等多个关键环节，从而导致误判或维修不彻底。
本文将结合家电维修、消费电子维修等常见场景，从基础识别到专业检测，分层次详解色环电阻检测全流程。无论您是刚入行的维修学徒，还是有经验的维修技师，都能从中找到适合自己的实操方法。
二、前置准备
1. 色环电阻检测核心工具介绍（基础款+专业款）
基础款（新手必备，适配家电维修场景）
数字万用表：推荐配备自动量程功能的型号，测量电阻时无需手动换档，对新手最为友好。如无自动量程功能，建议选择量程覆盖200Ω~200MΩ的手动万用表。
机械指针万用表：部分老式家电维修场景中仍有用武之地，尤其在判断电阻是否开路时，指针反应更为直观。机械表使用前需进行“零欧姆校正”——将红黑表笔短接，调节旋钮使指针指向0Ω刻度-。
专业款（适配批量检测/高精度测量）
LCR数字电桥：如TH2822E手持式LCR电桥，可测量电阻、电容、电感等多种参数，测试频率可达100kHz，适用于精密电阻的全面性能评估-。在维修中对阻值存疑时，LCR电桥能提供比万用表更精确的读数。
高倍率光学测量仪：用于色环外观检验，可放大500倍观察色环清晰度、间距均匀性，适配工厂来料质检场景-14。
工具选择建议：对于日常家电维修，一块质量可靠的数字万用表即可满足95%以上的色环电阻检测需求；精密仪器维修或工厂批量检测才需要考虑LCR电桥等专业设备。
2. 色环电阻检测安全注意事项（家电维修专属）
⚠️ 重中之重——断电操作：在测量色环电阻之前，必须确保电路已经完全断电。将设备电源插头拔下，并按下设备上的电源开关1~2次，释放滤波电容中储存的残余电荷。若涉及开关电源等高压电路（如液晶电视的PFC电路电压可达380V以上），建议断电后静置3~5分钟，或用电阻对高压电容进行放电处理。
⚠️ 在路检测的并联干扰：在电路板上直接测量电阻（即“在路检测”）时，电阻两端可能并联有其他元件（如电容、其他电阻），测得的数值可能偏低。若怀疑测量结果异常，应将电阻至少焊下一端再测量-47。
⚠️ 人体电阻影响：测量高阻值电阻（100kΩ以上）时，手指不要同时接触表笔金属头和电阻引脚。人体电阻通常在几十千欧到数百千欧之间，并联接入后会使测量值显著偏小。
⚠️ 热态与冷态差异：电阻在工作状态下会发热，阻值可能因温度系数而发生变化。测量前应让设备充分冷却至室温（约20℃），确保测量条件与标称值标注条件一致。
3. 色环电阻基础认知（适配维修精准检测）
色环电阻的核心参数包括阻值、精度（误差）、功率和温度系数。阻值和精度通过色环直接读取，功率则需要通过电阻的物理尺寸来估算。
色环电阻按色环数量分为三环、四环、五环和六环，最常用的是四环和五环-2。
四色环电阻：前三环表示阻值（前两位有效数字，第三位倍率），第四环表示误差-31。误差通常为5%（金环）或10%（银环）。
五色环电阻：前四环表示阻值（前三位有效数字，第四位倍率），第五环表示误差，常用于精密电路-31。棕色环表示±1%误差。
六色环电阻：前五环与五色环相同，第六环表示温度系数（单位为ppm/℃）-2。
关键参数注释：
温度系数：单位ppm/℃，表示温度每变化1℃时阻值的相对变化量。例如±50ppm/℃意味着每变化1℃，阻值变化0.005%。
功率：电阻能够承受的最大功耗，通常1/4W、1/2W、1W、2W等。在开关电源等大电流电路中，务必使用功率匹配的电阻，否则极易烧毁。
三、核心检测方法
1. 色环电阻基础检测法（家电维修快速初筛）
第一步：目视检查
在动用任何仪器之前，先进行外观检查：
观察电阻本体是否有烧焦发黑、表面龟裂或鼓包-47。如有明显烧焦痕迹，说明该电阻可能已过流损坏。
检查色环是否清晰可辨。色环褪色、脱落或模糊会导致读值困难，建议用万用表实测确认-42。
检查引脚是否有氧化发黑或断裂。长期使用或受潮的电阻，引脚氧化可能引起接触不良。
第二步：闻气味
电阻严重烧毁时会散发明显的焦糊味。如果在电路板上闻到异味并发现某电阻颜色异常，该电阻极有可能已损坏。
基础检测法的行业价值：对于电视机开关电源、电磁炉主板等家电电路，大部分电阻故障（尤其是功率电阻）都会留下明显的物理痕迹。熟练的维修人员通过目视检查就能在几分钟内锁定故障点，大幅提升排查效率。
2. 万用表检测色环电阻方法（新手重点掌握）
这是所有维修人员必须熟练掌握的核心技能。以下分四个模块详细讲解。
【模块一】色环阻值读取——先确认标称值
在测量前，必须知道该电阻的标称阻值。色环读取技巧如下：
判断读取方向：先找误差环。误差环的颜色通常是金、银、棕。金环和银环绝不会出现在有效数字的第一环，因此只要有金环或银环，就可以确定这是电阻的最末一环-31。若电阻两端都有棕色环（棕色既是误差色也用作有效数字），则看色环间距——五色环电阻的第五环与第四环之间的间隔通常比第一环与第二环之间的间隔更宽-31。
四色环电阻读取示例：以“黄紫红金”为例——黄=4，紫=7，红=×10²，阻值=47×100=4700Ω=4.7kΩ；金色误差环=±5%-35。
五色环电阻读取示例：以“棕黑黑红棕”为例——棕=1，黑=0，黑=0，红=×10²，阻值=100×100=10000Ω=10kΩ；棕色误差环=±1%-31。

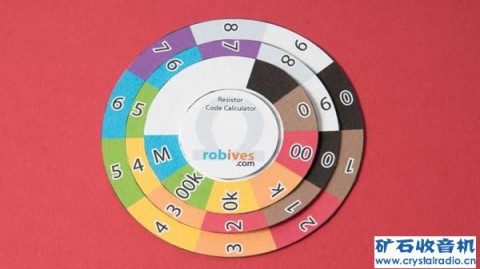

新手技巧：如果色环读不出来，可以找同型号电路板上的相同位置电阻作为参考，或结合电路原理图推断。也可使用在线色环电阻计算器快速验证。
【模块二】万用表档位选择与连接
数字万用表操作步骤：
第一步：将万用表拨到电阻测量档位（Ω符号）。
第二步：选择量程。如果已知电阻的大致阻值，选择略大于该阻值的量程档位；如完全不知道阻值，从最高量程（如200MΩ）开始向下尝试-47。
第三步：连接表笔。黑表笔插入“COM”孔，红表笔插入“VΩ”孔-47。
第四步：将表笔金属头稳定接触电阻两端引脚。注意——不要用手同时接触表笔金属头和电阻引脚，否则人体电阻会并联到测量回路中，导致读数偏小-。
机械万用表操作步骤：
第一步：将档位旋钮拨至Ω档，选择合适量程。
第二步：进行零欧姆校正——将红黑表笔短接，观察指针是否指向0Ω刻度；如未指向0，调节机械调零旋钮使之归零-47。
第三步：将表笔分别接在电阻两端，读取指针示数，将读数乘以档位倍数得到实际阻值-47。
【模块三】测量结果判断标准
将实测值与标称阻值进行对比：
| 测量结果 | 判断结论 | 后续处理 |
|---|---|---|
| 实测值在标称值±误差范围内（如4.7kΩ±5%为4.465kΩ~4.935kΩ） | 电阻正常 | 继续排查其他元件 |
| 实测值远大于标称值（如4.7kΩ测得∞或几兆欧） | 电阻开路或阻值增大 | 需更换-47 |
| 实测值远小于标称值（如4.7kΩ测得几欧姆） | 可能存在短路 | 焊下电阻重新测量，排除电路板并联干扰-47 |
| 万用表指针停在无穷大处 | 可能是开路或量程过小 | 尝试更大的量程确认 |
【模块四】在路检测技巧（实操重点）
在实际维修中，很多时候不方便将电阻从电路板上拆下。这时可以采用“在路检测”法：
第一步：将万用表量程拨至合适档位（如怀疑40kΩ电阻损坏，可选2kΩ或200kΩ档）。
第二步：排除该电阻两端并联的大容量储能组件（如大电容）后，将万用表两表笔并联在电阻两焊点上测量一次。
第三步：红黑表笔互换再测量一次，取较大的读数作为参考-。
重要提示：在路检测结果仅作为初步判断参考。如果测量值明显小于标称值，可能是电路中有并联支路所致，必须将电阻焊下重新测量才能确认。
3. LCR数字电桥检测色环电阻方法（进阶精准检测）
对于精密电路维修、高精度设备维护或批量电阻筛选，普通万用表已无法，需要使用LCR数字电桥。
操作流程：
第一步：将被测电阻从电路板上焊下（必须离线测量），用酒精清洁引脚和本体表面，去除氧化物和污渍。
第二步：打开LCR电桥，设置测试模式为“R”或“Z”（电阻/阻抗模式）。
第三步：选择测试频率。维修常用1kHz作为测试频率；如需更贴近电路实际工作条件，可根据电阻应用场景选择合适的频率（如开关电源中的电阻可选用100kHz测试）-14。
第四步：将电阻夹入测试夹具，确保接触可靠。
第五步：读取主参数（阻值）和副参数（Q值、D值等），与标称值及公差范围进行对比。
核心判断指标：
阻值应在标称值的允许偏差范围内（精密电阻±0.5%~±1%，普通电阻±5%~±10%）。
品质因数Q值反映电阻在高频下的损耗特性，Q值过低可能意味着电阻内部存在异常。
对于保险色环电阻（带熔断功能），还需关注其熔断特性是否符合规格-1。
万用表 vs LCR电桥的选择建议：日常家电维修，数字万用表完全够用；只有当万用表测量结果与色环读值存在明显偏差、且怀疑电阻内部结构异常时，才需要用LCR电桥进行复测确认。
四、补充模块
1. 不同类型色环电阻的检测重点
色环电阻按材质和功能可分为多种类型，在检测时需要区别对待：
普通碳膜/金属膜电阻
检测重点：阻值精度和外观完整性。碳膜电阻和金属膜电阻是维修中最常见的类型。
损坏特点：电阻损坏以开路最为常见，阻值变大情况较少，阻值变小更为罕见。低阻值（100Ω以下）和高阻值（100kΩ以上）的电阻损坏率最高，损坏时常伴随烧焦发黑现象-。
精密色环电阻（五环/六环）
检测重点：阻值精度（±0.5%~±1%）和温度系数稳定性。常见于精密测量电路、仪表电路-1。
检测建议：使用LCR电桥进行高精度测量，万用表的精度可能不足以准确判断其好坏。
保险色环电阻（熔断型）
检测重点：熔断特性。这类电阻当过流时会自动熔断以保护电路其他元件，常见于电源电路、电机驱动电路-1。
维修要点：保险电阻熔断后通常外观无明显变化，需用万用表测量确认（应为开路状态）。更换时必须使用同规格的保险电阻，不可用普通电阻代替。
高频色环电阻
检测重点：低电感和低电容特性。常见于高频放大、振荡电路中，在维修中需注意不要用普通电阻代换-1。
2. 色环电阻行业常见检测误区（避坑指南）
根据维修一线的实际经验，以下5个误区最为常见：
误区1：不读取色环就直接测量，以测量结果为准
危害：维修中经常遇到因电路并联影响导致在路测量值偏小的情况，如果不先确认色环标称值，容易误判好电阻为坏电阻。
正确做法：测量前必须读取色环标称阻值，以标称值作为判断基准。
误区2：在路测量发现阻值偏小，立即判定电阻损坏
危害：电路中电阻两端可能并联有电容或其他电阻，在路测量时并联支路会使读数偏小，造成误判。
正确做法：当测量结果明显小于标称值时，将电阻至少焊下一端后再测量确认。
误区3：电阻烧焦后直接更换同阻值电阻，不排查根本原因
危害：电阻烧毁往往是电路中有短路或过流所致，直接更换后可能再次烧毁，甚至损坏更严重的元件。
正确做法：更换烧毁电阻后，必须检查其所在电路是否有其他故障（如电容短路、开关管击穿等）。
误区4：用万用表测几欧姆的小阻值电阻时未扣除表笔线电阻
危害：万用表表笔本身有约0.2~0.5Ω的线电阻，测量小阻值电阻时会造成明显误差。
正确做法：先将两表笔短接，记下读数（如0.3Ω），然后用测量值减去该值得到真实阻值-。
误区5：忽略电阻功率匹配，用体积小的电阻代换大功率电阻
危害：功率不足的电阻接入电路后会迅速过热烧毁，甚至引发火灾风险。
正确做法：代换电阻时必须保证功率不低于原电阻。电阻的物理尺寸通常直接反映额定功率，体积越大功率越高-35。
3. 色环电阻失效典型案例（实操参考）
案例一：液晶电视开关电源电阻烧毁
故障现象：一台液晶电视机突然黑屏，用户反映听到“啪”的一声后电视就熄灭了-67。
检测过程：拆机检查电源板，发现P7NK80ZFP开关管旁边的一个电阻表面有烧黑痕迹，色环已难以辨认-67。将电阻焊下测量，阻值为1Ω，但根据色环位置推测其应为0.22Ω电阻-67。进一步检查发现开关管已击穿短路，导致大电流流过该电阻使其烧毁。
解决方案：更换击穿的开关管，同时将烧毁的电阻更换为原规格0.22Ω/2W功率电阻。上电测试，电视机恢复正常。
经验：电阻烧毁往往不是孤立故障，必须检查其上下游电路。该案例中，电阻烧毁的根本原因是开关管短路，单纯换电阻无法解决问题。
案例二：TCL电视开不了机，电阻测量为0
故障现象：TCL电视L40F3800U无法开机，指示灯不亮-68。
检测过程：拆机后目测发现某电阻表面鼓起，用万用表测量显示为0Ω-68。有经验的维修师傅提醒：这是电源板上大功率电阻烧毁的典型表现，但不能仅更换电阻，还需排查其所在的功率电路是否存在其他短路点-68。
解决方案：对该电阻所在电路进行全面排查，找到并处理短路故障后，更换同规格电阻。
经验：电阻测量值为0Ω（短路）时，电阻内部已经熔断短路。需警惕的是，电阻损坏背后的电路异常才是真正的故障根源。
五、结尾
1. 色环电阻检测核心（家电维修高效排查策略）
结合家电维修场景，建议按照以下分级检测策略进行排查：
第一级：目视快速初筛（耗时约30秒）
观察电阻是否有烧焦、鼓包、裂纹等明显物理损坏。
如有明显烧毁痕迹，直接列为重点怀疑对象。
第二级：万用表精准测量（耗时约1~2分钟）
读取色环确认标称阻值和误差范围。
使用数字万用表测量实际阻值。
根据“实测值 vs 标称值”对比表判断好坏。
如在路测量结果存疑，焊下电阻重新测量。
第三级：电路关联分析
若电阻损坏，必须分析其所在电路是否存在其他故障。
检查是否有短路元件导致过流，排查电压异常点。
确认故障根源后，更换同规格电阻（阻值、功率、类型均需匹配）。
2. 色环电阻检测价值延伸（日常维护与代换建议）
日常维护建议：
长期存放的电路板，电阻引脚可能氧化，使用前可用橡皮擦拭引脚去除氧化层，确保接触良好。
在潮湿环境中工作的设备（如空调、洗衣机控制板），建议对电路板进行三防漆喷涂处理，防止电阻引脚腐蚀。
代换与采购建议：
更换色环电阻时，必须同时满足阻值、精度、功率三个参数的匹配要求-。
找不到同规格电阻时，可用多个电阻串联或并联进行代换——小阻值电阻串联代替大阻值，大阻值电阻并联代替小阻值-。
采购色环电阻时，选择有品牌保障的产品，避免购买阻值偏差过大的劣质电阻-40。
3. 互动交流（分享家电维修中的电阻检测难题）
您在维修工作中是否遇到过以下情况？
色环褪色无法读取，万用表测量值与电路标注不符？
电阻在路测量结果可疑，但焊下来后发现其实是好的？
更换烧毁电阻后，上电又瞬间烧毁，最终发现是其他元件引起的连锁故障？
欢迎在评论区分享您在维修中遇到的色环电阻检测难题和解决经验。关注我们，获取更多电子元器件检测与维修实操干货！
